ZJ 10/20 CZ (550 PS/650 PS) LKW--montierte Bohrgeräte (Arbeitstiefe: 4.500/5.500 Meter)

ZJ 10/20 CZ (550 PS/650 PS) LKW--montierte Bohrgeräte (Arbeitstiefe: 4.500/5.500 Meter)

Die auf LKWs montierten Bohrgeräte RL-CZ10 und RL-CZ20- integrieren das Antriebssystem, die Hebewerke, den Bohrturm, das Fahrsystem und das Übertragungssystem auf einem selbstfahrenden Fahrgestell. Dieses Design trägt dazu bei, die Umzugszeit zu verkürzen, verbessert die Standortmobilität und unterstützt den praktischen Betrieb bei Flachbohrprojekten.

Mobile LKW--Montierte Bohrinsellösungen für Öl- und Wasserbrunnenbohrungen



Die selbstfahrenden LKW-Bohrgeräte RL-CZ10 und RL-CZ20 sind kompakte mobile Bohrgeräte, die für Öl- und Wasserbrunnenbohrungen konzipiert sind. Die Hauptarbeitssysteme sind auf einem selbstfahrenden Fahrgestell montiert, sodass das Bohrgerät effizienter zwischen den Bohrstandorten bewegt werden kann als bei herkömmlichen, auf Skids montierten Einheiten.


Das Bohrgerät CZ10 wird im Allgemeinen für Flachbrunnen mit Bohrtiefen bis zu 1.000 Metern eingesetzt. Das CZ20-Bohrgerät eignet sich für Bohrtiefen bis zu 2.000 Meter, abhängig von der Bohrgestängegröße, der Bohrlochstruktur und den tatsächlichen Feldbedingungen.


Diese Bohrinseln eignen sich für Kunden, die eine flexible Verlagerung, praktische Feldbedienung, integrierte Strom- und Übertragungssysteme und niedrigere Mobilisierungskosten für Flachbohrungen oder Workover-Projekte- benötigen.



Schlüsselelement

RL-CZ10

RL-CZ20

Modell

RL-CZ10

RL-CZ20

Referenzbohrtiefe

Bis zu 1.000 m

Bis zu 2.000 m

Referenz-Workover-Tiefe

Bis 3.200 m

Bis zu 5.300 m

Maximale Hakenlast

900 kN

1.580 kN

Rig-Typ

Selbstfahrendes-LKW-montiertes Gerät

Selbstfahrendes-LKW-montiertes Gerät

Hauptanwendung

Öl- und Wasserbrunnenbohrungen

Öl- und Wasserbrunnenbohrungen



Produktübersicht



Die auf LKWs montierten Bohrgeräte RL-CZ10 und RL-CZ20- integrieren das Antriebssystem, die Hebewerke, den Bohrturm, das Fahrsystem und das Übertragungssystem auf einem selbstfahrenden Fahrgestell. Dieses Design trägt dazu bei, die Umzugszeit zu verkürzen, verbessert die Standortmobilität und unterstützt den praktischen Betrieb bei Flachbohrprojekten.



Im Vergleich zu größeren Landbohrgeräten eignen sich die Modelle CZ10 und CZ20 besser für Projekte, die kompakte Ausrüstung, schnelle Bewegung, einfachere Standortvorbereitung und wirtschaftlichen Betrieb erfordern. Sie sind besonders nützlich, wenn mehrere flache Brunnen an verschiedenen Stellen gebohrt werden müssen.



Typische Anwendungen



  • Bohren von Ölquellen im geeigneten Tiefenbereich
  • Brunnenbauprojekte
  • Bohrarbeiten in flachem Land
  • Kleine Ölfeld-Serviceprojekte
  • Mobile Bohrprojekte, die einen häufigen Standortwechsel erfordern
  • Workover-bezogene Vorgänge innerhalb des geeigneten Last- und Tiefenbereichs
  • Fernfeldprojekte, die selbst-mobile Mobilität erfordern

Vor der Angebotserstellung sollte die endgültige Auswahl des Bohrgeräts auf die erforderliche Bohrtiefe, Überarbeitungstiefe, Bohrgestänge- oder Arbeitsstranggröße, Straßenverhältnisse vor Ort, Mobilitätsanforderungen und Ziellogistik überprüft werden.



Technische Referenzdaten



Die folgenden Daten werden basierend auf den aktuellen Produktseiteninformationen zusammengestellt. Die endgültigen Spezifikationen sollten entsprechend der ausgewählten Konfiguration und dem Vertrag vor der Veröffentlichung oder dem Angebot bestätigt werden.



Artikel

RL-CZ10

RL-CZ20

Modell

RL-CZ10

RL-CZ20

Strukturtyp

Selbst-angetrieben

Selbst-angetrieben

Bohrtiefe

1.000 m mit 5 Zoll Bohrgestänge

2.000 m mit 5 Zoll Bohrgestänge

Workover-Tiefe

3.200 m mit 3 1/2 im Arbeitsstrang

5.300 m mit 3 1/2 im Arbeitsstrang

Maximale Hakenlast

900 kN

1.580 kN

Hakengeschwindigkeit

0,2 bis 1,4 m/s

Vorbehaltlich der endgültigen Bestätigung

Derrick-Höhe

29 m

35 m

Motormodell

CAT3406B

CAT3412BDITA

Motorleistung

268,5 kW

485 kW

Hydraulischer Getriebekasten

CLBT5961

CLBT6061

Übertragungsmodus

Hydraulisch + mechanisch

Hydraulisch + mechanisch

Reisesystem

4x3

5x4

Durchmesser der Hauptbohrlinie

26 mm

29 mm

Reiseblock und Haken

YG90

YG135 / YG160

Schwenkbares Modell

SL115

SL135 / SL160

Drehtischmodell

ZP175

ZP175

Fahrgestellmodell/Fahrmodus

XD40 / 8x6

XD60 / 12x8

Anflug-/Abflugwinkel

25 Grad / 16 Grad

26 Grad / 18 Grad

Mindestbodenfreiheit

290 mm

311 mm

Maximale Steigfähigkeit

30%

26%

Minimaler Wenderadius

14 m

19.2 m

Transportdimension

16.7 x 2.8 x 4.3 m

20.5 x 2.8 x 4.45 m

Gewicht des Hauptrahmens

42.000 kg

55.000 kg

Zubehörgewicht

Etwa 15.000 kg

Etwa 25.000 kg



Haupt-Rig-Konfiguration



Selbst-Chassis mit Eigenantrieb
Das Bohrgerät ist auf einem selbstfahrenden Fahrgestell-montiert, um die Mobilität zwischen Bohrstandorten zu verbessern. Die Auswahl des Fahrgestells, die Straßenanpassungsfähigkeit, der Wenderadius, die Steigfähigkeit und die Transportabmessungen sollten entsprechend den örtlichen Straßen- und Standortbedingungen überprüft werden.


Derrick- und Rig-Bodensystem
Die Höhe des Bohrturms und die Anordnung des Bohrturmbodens werden entsprechend der Nennlast, den Betriebsanforderungen und dem Bohrturmmodell ausgewählt. Die Struktur ist auf einen praktischen Feldeinsatz und einen schnellen Standortwechsel ausgelegt.


Zugwerke und Fahrsystem
Das Hebewerk, der Laufblock, der Haken und das Bohrseil bilden zusammen das Haupthebesystem. Die endgültige Konfiguration sollte der erforderlichen Hakenlast, der Bohrtiefe und den Betriebsanforderungen entsprechen.


Energie- und Übertragungssystem
Die Bohrinseln nutzen einen Dieselmotor mit hydraulischer und mechanischer Kraftübertragung. Das integrierte Design hilft bei der Koordinierung von Leistungsabgabe, Hebe-, Rotations- und Bohrgerätbewegung entsprechend der ausgewählten Konfiguration.


Dreh- und Schwenksystem
Der Drehtisch und das Drehgelenk werden entsprechend dem Bohrgerätmodell und dem erwarteten Bohrvorgang ausgewählt. Die endgültige Schnittstelle und das Zubehör sollten vor dem Angebot bestätigt werden.



Wichtige Punkte, die Käufer normalerweise vor dem Kauf eines CZ10- oder CZ20-Truck--Rigs bestätigen



  • Ob die Bohrtiefe zum erforderlichen Bohrprogramm passt
  • Ob die Arbeitstiefe und die Hakenlast den Betriebsanforderungen entsprechen
  • Ob sich das Fahrwerk an die örtlichen Straßen- und Standortbedingungen anpassen kann
  • Ob Motor und Getriebesystem für die lokale Wartungsfähigkeit geeignet sind
  • Ob das Bohrgerät problemlos zwischen Bohrstandorten bewegt werden kann
  • Ob die Transportabmessungen und das Transportgewicht den örtlichen Straßenbeschränkungen entsprechen
  • Ob Ersatzteile, Handbücher und technische Unterlagen verfügbar sind
  • Ob die Ausrüstung vor dem Versand überprüft werden kann
  • Ob die Garantiebedingungen vor Vertragsunterzeichnung klar definiert sind
  • Unabhängig davon, ob eine Anpassung an das lokale Klima, die Straßen- oder Betriebsbedingungen erforderlich ist
  • Ob echte Fotos, Videos und Verladeaufzeichnungen zur Prüfung bereitgestellt werden können



Echte Gerätefotos und Feldvideos



Bei LKW-{0}montierten Bohrgeräten sind echte Fotos und Videos wichtig, da Käufer das tatsächliche Fahrgestell, den Bohrturm, die Hebewerke, das Übertragungssystem, die Bodenanordnung der Bohranlage und den Transportzustand bewerten müssen, bevor sie eine Kaufentscheidung treffen.

Empfohlene Medien für diese Seite:

  • Vollständige Übersicht über die LKW--montierten CZ10- oder CZ20-Bohrgeräte
  • Details zum Fahrwerk und Antriebssystem
  • Hebe- und Senkvorgang des Derricks
  • Einzelheiten zu den Zugwerken und dem Fahrsystem
  • Drehtisch- und Bohrbodenausrüstung
  • Motor- und Getriebesystem
  • Fotos der Werksinspektion
  • Video zu Straßenbewegungen oder Standortverlagerungen
  • Vorbereitungsvideos laden und exportieren
  • Fotos oder Videos von Feldeinsätzen, sofern verfügbar



Fertigungs- und technische Fähigkeiten



Rongli liefert und integriert Bohrinseln, Schlammpumpen und zugehörige Ölfeldbohrausrüstung. Bei LKW-{1}montierten Bohrinselprojekten unterstützt unser Team Kunden bei der Modellauswahl, Konfigurationsprüfung, technischen Dokumentation, Werksinspektion, Exportvorbereitung und Kundendienst.



Das Ziel besteht nicht nur darin, Ausrüstung bereitzustellen, sondern den Kunden auch dabei zu helfen, das Bohrgerät an die erforderliche Bohrtiefe, Mobilitätsanforderungen, Fahrgestellzustand, Standortbetrieb, Transportroute und Wartungskapazität anzupassen.

Empfohlene Firmenfotos für diesen Bereich:

  • Außenansicht der Fabrik
  • Produktionswerkstatt
  • Versammlungsbereich
  • Rig-Inspektionsbereich
  • Vorbereitungsbereich für LKW--montierte Bohrinseln
  • Bereich für Gerätetests
  • Pack- und Ladebereich



Anpassungsfähigkeit



Die LKW--montierten Bohrgeräte CZ10 und CZ20 können je nach Bohrprogramm und Standortbedingungen konfiguriert werden. Die endgültige Konfiguration sollte während der technischen Angebotsphase bestätigt werden.

  • Auswahl des Rig-Modells entsprechend der Bohrtiefe
  • Überprüfung der Fahrgestell- und Mobilitätsanforderungen
  • Bestätigung der Motor- und Getriebekonfiguration
  • Derrick- und Rig-Bodenanordnung
  • Bei Bedarf passende Schlammumwälzausrüstung
  • Anpassung an kalte-Bereiche oder hohe-Temperaturen, falls erforderlich
  • Lackierfarbe und Kundenlogo
  • Ersatzteilpaket
  • Technisches Dokumentationspaket
  • Exportverpackungs- und Transportorganisation



Garantie und Kundendienst-



Die Garantiebedingungen richten sich nach dem endgültigen Geräteumfang und Vertrag. Bei Neugeräten deckt die Garantie in der Regel Herstellungsfehler innerhalb der vereinbarten Garantiezeit ab.

Verfügbare Unterstützung kann Folgendes umfassen:

  • Technischer Fernsupport
  • Videoanleitung
  • Bedienungsanleitungen
  • Wartungshandbücher
  • Liste der empfohlenen Ersatzteile
  • Ersatzteilversorgung
  • Installationsanleitung
  • Bei Bedarf Inbetriebnahmeunterstützung
  • Bedienerschulung, sofern erforderlich
  • Technischer Support bei der Geräteinbetriebnahme-

Verbrauchsteile, unsachgemäßer Betrieb, mangelhafte Wartung, unbefugte Modifikationen, Teile Dritter-und Schäden, die durch unsachgemäße Verwendung verursacht wurden, sind normalerweise von der Standardgarantieabdeckung ausgeschlossen.



Transport- und Exportunterstützung



Die Bohranlagen CZ10 und CZ20 werden je nach endgültiger Konfiguration, Transportabmessungen und Zielanforderungen transportiert. Zubehör und Ersatzteile können für den Exportversand separat verpackt werden.

  • Exportverpackung
  • Ladungsaufteilungsplanung
  • Geschätztes Gewicht und Volumen
  • Erstellung einer Packliste
  • Werkseitige Beladungsanordnung
  • Inlandstransport zum chinesischen Hafen
  • FOB-, CFR- oder CIF-Versandunterstützung
  • Laden von Fotos und Videos vor dem Versand
  • Exportdokumentation gemäß Vertragsanforderungen

Der endgültige Versandplan wird erstellt, nachdem der Ausrüstungsumfang, der Zielhafen und die Verpackungsanforderungen bestätigt wurden.



Inspektion und Qualitätskontrolle



Die Inspektionsanforderungen sollten entsprechend dem Geräteumfang und den Projektanforderungen definiert werden. Zu den typischen Inspektionstätigkeiten können gehören:

  • Sichtprüfung
  • Maßprüfung
  • Strukturelle Inspektion
  • Derrick- und Chassis-Inspektion
  • Inspektion von Hebewerken und Fahrwerken
  • Inspektion des Motor- und Getriebesystems
  • Inspektion des Rotationssystems
  • Funktionstest
  • Montagekontrolle
  • Inspektion vor-dem Versand

Sofern erforderlich, Inspektion durch Dritte-



Projektfälle und Lieferaufzeichnungen



Echte Projektaufzeichnungen helfen Kunden, die Lieferfähigkeit von Rongli-Geräten, die Exporterfahrung und den Projektabwicklungsprozess zu verstehen. Ausgewählte Projektfälle, Lieferaufzeichnungen und Inspektionsfotos können als Referenz bereitgestellt werden.


Fallbeispiel 1: CZ20 LKW--montiertes Bohrgerät für ein Brunnenbohrprojekt
Projekttyp: Mobiles Brunnenbohrprojekt
Ausrüstungsumfang: LKW--montiertes Bohrgerät, Haupthebesystem, Drehsystem und Hilfsausrüstung
Projekt-Highlight: Das Bohrgerät wurde aufgrund seiner Mobilität und Eignung für Brunnenbohranwendungen in geringer bis mittlerer Tiefe ausgewählt.


Fallbeispiel 2: CZ10 Compact Truck-Montiertes Bohrgerät für den Betrieb auf flachen Ölfeldern
Projekttyp: Bohrungen in flachen Ölfeldern und Feldservice
Ausrüstungsumfang: LKW--montiertes Bohrgerät CZ10 und zugehörige Ersatzteile
Projekt-Highlight: Die kompakte Struktur und das selbst-fahrbare Fahrgestell trugen dazu bei, die Verlagerungseffizienz zwischen Bohrstandorten zu verbessern.


Fallbeispiel 3: Verladung und Exportvorbereitung von LKW--montierten Bohrinseln
Projekttyp: Lieferdatensatz exportieren
Ausrüstungsumfang: LKW--montiertes Bohrgerät, Zubehör und Ersatzteile
Projekt-Highlight: Das Laden von Fotos, Verpackungsunterlagen und Exportdokumenten half dem Kunden, die Versandvorbereitung vor der Lieferung zu überprüfen.
Text der Website-Schaltfläche: Weitere Projektfälle anzeigen



Für ein Angebot erforderliche Informationen



1. Erforderliche Bohrtiefe
2. Gegebenenfalls erforderliche Aufarbeitungstiefe
3.Guter Typ und Projektantrag
4. Bohren Sie die Rohr- oder Arbeitsstranggröße
5. Erforderliche Hakenlast
6. Straßen- und Standortbedingungen
7. Mobilitäts- und Umzugsanforderungen
8. Anforderungen an die Schlammzirkulation, falls vorhanden
9. Lokales Klima und Umgebungstemperatur
10.Zielport
11. Erforderliche Lieferzeit
12. Erforderlicher Inspektionsstandard
13.Erforderliches Ersatzteilpaket
14.Jede kundenspezifische-technische Spezifikation



Häufig gestellte Fragen



F: Wie groß ist die Bohrtiefe des auf LKW montierten Bohrgeräts CZ10?

A: Das CZ10-Bohrgerät ist im Allgemeinen für Bohrtiefen bis zu 1.000 Metern geeignet, abhängig von der Bohrgestängegröße, dem Bohrprogramm und den tatsächlichen Feldbedingungen.

F: Wie groß ist die Bohrtiefe des auf LKW montierten CZ20--Bohrgeräts?

A: Das CZ20-Bohrgerät ist im Allgemeinen für Bohrtiefen bis zu 2.000 Metern geeignet, abhängig von der Bohrgestängegröße, dem Bohrprogramm und den tatsächlichen Feldbedingungen.

F: Was ist der Unterschied zwischen CZ10 und CZ20?

A: Der CZ20 bietet im Vergleich zum Modell CZ10 eine höhere Hakenlast, eine größere Bohrkapazität, einen höheren Bohrturm und eine größere Fahrgestellkonfiguration.

F: Kann das Bohrgerät zum Bohren von Wasserbrunnen verwendet werden?

A: Ja. Die Bohrgeräte RL-CZ10 und RL-CZ20 können für Öl- und Wasserbrunnenbohrungen im geeigneten Tiefenbereich verwendet werden.

F: Was sollte vor der Auswahl des Rig-Modells bestätigt werden?

A: Käufer sollten die Bohrtiefe, die Aufarbeitungstiefe, die Hakenlast, die Bohrgestänge- oder Arbeitsstranggröße, die Straßenbedingungen, die Mobilitätsanforderungen vor Ort und die Ziellogistik bestätigen.

F: Können Sie vor dem Versand echte Fotos und Videos bereitstellen?

A: Ja. Je nach Projektverfügbarkeit und vereinbartem Inspektionsprozess können reale Ausrüstungsfotos, Inspektionsfotos, Testvideos und Ladevideos bereitgestellt werden.

F: Kann eine Inspektion durch Dritte-veranlasst werden?

A: Ja. Eine Inspektion durch Dritte-kann entsprechend dem vereinbarten Inspektionsumfang und den Projektanforderungen arrangiert werden.

F: Können Sie Versandabmessungen und -gewicht angeben?

A: Ja. Geschätzte Versandabmessungen, Gewicht und Frachtdetails können nach Bestätigung der technischen Konfiguration erstellt werden.



Fordern Sie ein technisches Angebot an



Senden Sie uns Ihre erforderliche Bohrtiefe, Workover-Tiefe, Bohrlochtyp, Standortbedingungen und Zielhafen. Unser Team wird Ihre Anforderungen prüfen und einen geeigneten Vorschlag für eine CZ10- oder CZ20-LKW-Bohranlage erstellen.



Verwandte Produkte



  • ZJ30 CZ LKW-montierte Bohranlage
  • ZJ40 CZ LKW-montierte Bohranlage
  • ZJ15 / ZJ20 Skid-Montierte Bohranlage
  • Schlammpumpe

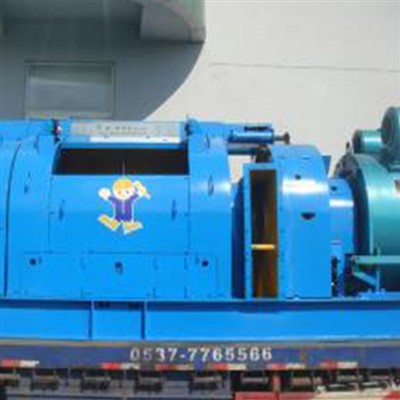

  • Bohranlagen-Hebewerke
